۱. تعریف
سوئیچ لایه ۲ دستگاهی است که در لایه دوم مدل OSI (لایه پیوند داده – Data Link) کار میکند.
وظیفه اصلی آن، انتقال فریمها بر اساس آدرس MAC بین دستگاههای شبکه (کامپیوتر، پرینتر، سرور و غیره) است.
۲. نحوه عملکرد
سوئیچ لایه ۲ از جدول آدرس MAC (CAM Table) برای تصمیمگیری استفاده میکند:
- وقتی یک فریم وارد میشود، سوئیچ آدرس مبدأ (Source MAC) را یاد میگیرد و آن را با شماره پورت ذخیره میکند.
- اگر مقصد (Destination MAC) در جدول باشد، فریم فقط به همان پورت ارسال میشود (Unicast).
- اگر مقصد ناشناخته باشد، سوئیچ فریم را روی همه پورتها (به جز پورتی که از آن آمده) Flood میکند.
- با گذشت زمان، جدول MAC تکمیل و مسیرها بهینه میشوند.
۳. قابلیتها
- یادگیری و نگهداری آدرسهای MAC
- ارسال انتخابی (Selective Forwarding) به جای Flood دائم
- کاهش Collision (برخورد دادهها) نسبت به Hub
- پشتیبانی از Full Duplex (ارسال و دریافت همزمان)
- پشتیبانی از VLAN (در مدلهای مدیریتی) برای جداسازی منطقی شبکه
۴. مزایا
- سرعت بالاتر از هاب (چون Broadcast را کم میکند).
- امنیت بیشتر، چون دادهها فقط به مقصد میرسند.
- تقسیم شبکه به Collision Domainهای مجزا.
- ارزانتر از سوئیچهای لایه بالاتر (مثلاً لایه ۳).
- ساده و قابلاعتماد برای شبکههای LAN.
۵. محدودیتها
- درک نکردن IP Address (فقط MAC را میشناسد).
- نمیتواند بین شبکههای مختلف (Inter-VLAN) مسیریابی کند.
- مقیاسپذیری کمتر در مقایسه با سوئیچهای لایه ۳ یا Core.
- وابسته به Broadcast Domain (همه VLAN یک Broadcast Domain هستند مگر جدا شوند).
۶. کاربردها
- شبکههای LAN کوچک و متوسط (دفاتر، شرکتها، سازمانهای محلی).
- اتصال کلاینتها (PC، پرینتر، IP Phone) به شبکه.
- ایجاد VLAN برای جداسازی منطقی کاربران.
- استفاده به عنوان Access Switch در توپولوژی سهلایه (Access – Distribution – Core).
۷. مثالهای واقعی
- سوئیچهای ساده Cisco Catalyst 2960
- سوئیچهای HP ProCurve لایه ۲
- مدلهای اقتصادی برای شرکتها و ادارات کوچک
۸. مقایسه این محصول با سایر سوئیچهای مختلف
| ویژگی | سوئیچ لایه ۲ | سوئیچ لایه ۳ |
|---|---|---|
| سطح کار | Data Link (MAC) | Network (IP) |
| Routing | ❌ ندارد | ✅ دارد |
| VLAN | ✅ دارد | ✅ + Inter-VLAN Routing |
| قیمت | ارزانتر | گرانتر |
| کاربرد | LAN کوچک/Access | LAN بزرگ/Distribution |
🔑 خلاصه:
سوئیچ لایه ۲ قلب شبکههای LAN کوچک و متوسط است. با مدیریت MAC و VLAN، ارتباط سریع، ایمن و بهینه بین دستگاهها را برقرار میکند. اما برای شبکههای گستردهتر که نیاز به Routing دارند، باید از سوئیچهای لایه ۳ یا روترها استفاده شود.

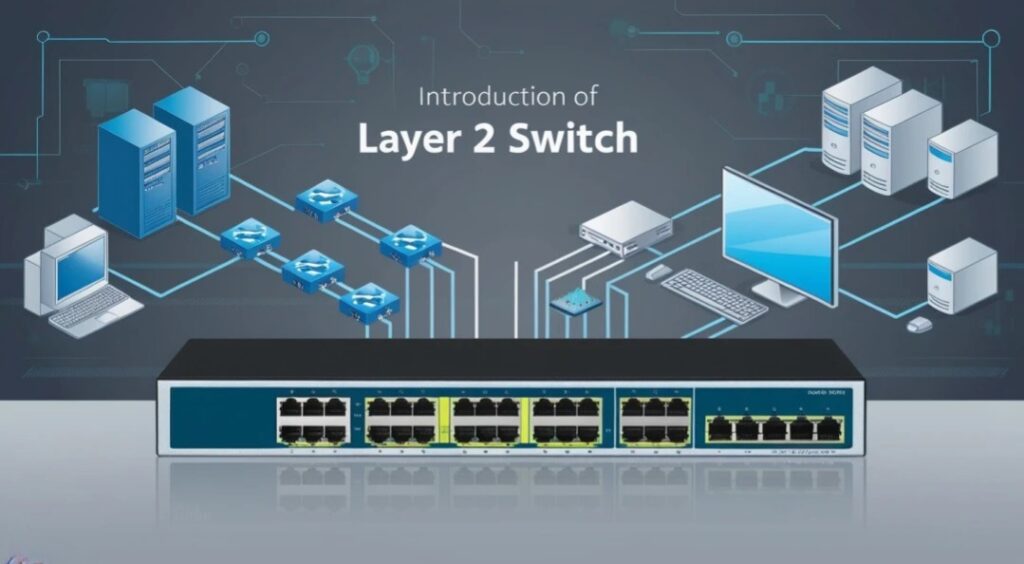

سوییچ لایه دو چیست؟ راهنمای جامع عملکرد، کاربرد و تفاوت با Layer 3
آیا تا به حال فکر کردهاید که دادهها چگونه با این سرعت و دقت در یک شبکه محلی (LAN) جابجا میشوند؟ قلب تپنده هر شبکه LAN مدرن، یک دستگاه حیاتی به نام سوییچ لایه دو (Layer 2 Switch) است. این دستگاهها، ستون فقرات اتصال دستگاههای شما به شبکه هستند و وظیفه مهم ارسال هوشمندانه ترافیک را بر عهده دارند.
در این مقاله، به طور کامل توضیح میدهیم که سوییچ لایه دو دقیقاً چیست، چگونه کار میکند و چه تفاوتی با سوییچهای پیشرفتهتر لایه سه دارد تا بتوانید زیرساخت شبکه خود را بهتر مدیریت کنید.
عملکرد سوییچ لایه دو بر اساس آدرس MAC
برای درک سوییچ لایه دو، باید به مدل مرجع OSI نگاه کنیم. این مدل هفت لایهای، چارچوبی برای درک نحوه ارتباطات در شبکهها است. سوییچ لایه دو در لایه دوم این مدل، یعنی لایه پیوند داده (Data Link Layer)، فعالیت میکند.

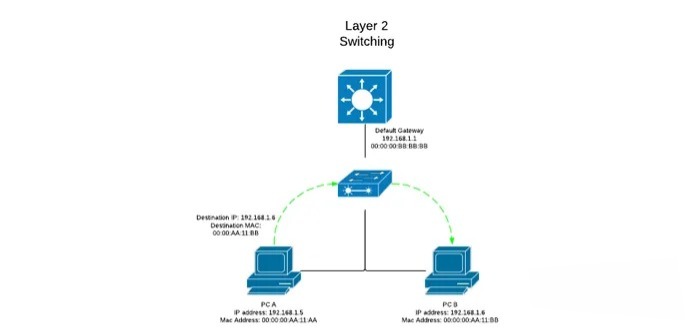

سوئیچینگ هوشمند با استفاده از جدول MAC Address
عملکرد اصلی سوییچ لایه دو، سوئیچینگ (Switching) است و این کار را بر اساس آدرس MAC (Media Access Control Address) انجام میدهد. آدرس MAC یک شناسه فیزیکی و یکتای ۴۸ بیتی است که به صورت سختافزاری به کارت شبکه (NIC) هر دستگاه اختصاص داده شده است.
هنگامی که سوییچ یک بسته داده (که در این لایه فریم نامیده میشود) را دریافت میکند، مراحل زیر را طی میکند:
- یادگیری آدرس (Learning): آدرس MAC دستگاه فرستنده را میخواند و آن را همراه با شماره پورت ورودی در جدول MAC Address خود ثبت میکند.
- فوروارد کردن (Forwarding): آدرس MAC مقصد فریم را بررسی میکند.
- تصمیمگیری: اگر آدرس MAC مقصد در جدول وجود داشته باشد، سوییچ فریم را فقط به پورت متناظر با آن آدرس ارسال میکند. این عملکرد هوشمندانه تضمین میکند که ترافیک فقط به مقصد اصلی برسد.
مزایا و کاربردهای کلیدی Layer 2 Switch
سوییچهای لایه دو ابزارهای اصلی برای ایجاد و مدیریت کارآمد شبکههای محلی هستند.
۱. بهبود عملکرد و جداسازی دامنه برخورد
سوییچ لایه دو برخلاف هابها، یک دامنه برخورد (Collision Domain) مجزا برای هر پورت ایجاد میکند. این یعنی فریمها مستقیماً به مقصد میرسند و احتمال برخورد دادهها بسیار کاهش مییابد. این ویژگی در نهایت به بهبود عملکرد شبکه و استفاده بهینه از پهنای باند منجر میشود.
۲. قدرت ایجاد VLAN برای جداسازی ترافیک
مهمترین ویژگی سوییچهای مدیریتی لایه دو، قابلیت ایجاد شبکههای محلی مجازی (VLAN) است. با استفاده از VLAN، میتوانید یک شبکه فیزیکی بزرگ را به چندین شبکه منطقی کوچکتر تقسیم کنید تا:
- مدیریت ترافیک آسانتر شود (مثلاً جداسازی ترافیک Voice over IP).
- امنیت افزایش یابد، زیرا کاربران یک VLAN نمیتوانند ترافیک VLAN دیگر را مشاهده کنند.
۳. نقش در لایه دسترسی (Access Layer)
در طراحیهای استاندارد شبکه، سوییچهای لایه دو معمولاً در لایه دسترسی (Access Layer) قرار میگیرند و وظیفه اتصال مستقیم دستگاههای نهایی مانند کامپیوترها، پرینترها و سرورها به شبکه را بر عهده دارند.

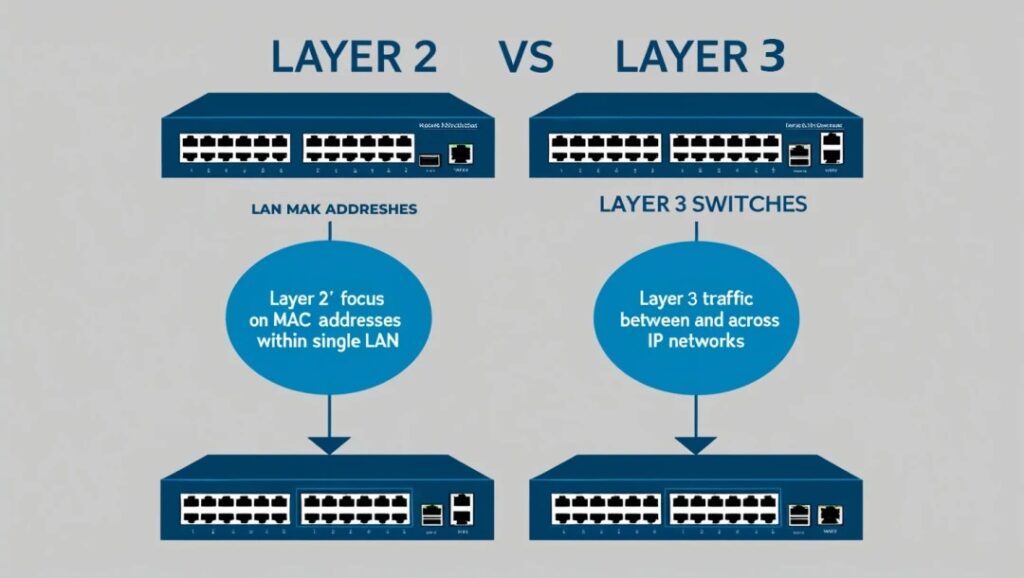

تفاوت اصلی دو سوییچ لایه 2 و لایه 3: مرز بین سوئیچینگ و مسیریابی
| ویژگی | سوییچ لایه دو (Layer 2) | سوییچ لایه سه (Layer 3) |
| لایه اصلی | لایه 2 (پیوند داده) | لایه 3 (شبکه) |
| مبنای عملکرد | آدرس MAC (برای ارسال فریم) | آدرس IP (برای ارسال بسته) |
| قابلیت اصلی | سوئیچینگ (درون یک LAN یا VLAN) | سوئیچینگ و مسیریابی (Routing) |
| قابلیت ارتباطی | نمیتواند VLANهای مختلف را به هم وصل کند. | میتواند بستهها را بین VLANها و سابنتهای مختلف هدایت کند. |
سوییچ لایه دو فقط میتواند در محدوده یک دامنه پخش (Broadcast Domain) فعالیت کند. اما اگر شبکه شما بزرگ باشد و چندین Subnet یا VLAN داشته باشید، به دستگاهی نیاز دارید که بستهها را بین این شبکههای منطقی مختلف هدایت کند.
سوییچ لایه سه با استفاده از آدرس IP و جدول Routing دقیقاً همین کار را انجام میدهد. بنابراین، سوییچ لایه سه ترکیبی از سرعت سوییچ و قابلیتهای مسیریابی روتر است.
سوییچ لایه دو یک راهحل اقتصادی، سریع و ضروری برای اتصال دستگاهها در هر شبکه LAN است و سنگ بنای لایه دسترسی را تشکیل میدهد. در حالی که سوییچ لایه 3 برای شبکههای پیچیدهتر با نیاز به مسیریابی پیشرفته و اتصال VLANها کاربرد دارد.
کلمات کلیدی:سوییچ لایه دو، Layer 2 Switch، آدرس MAC، VLAN و سوییچ لایه ۳
درک این تفاوتها به شما کمک میکند تا بهترین تجهیزات را برای لایههای مختلف زیرساخت شبکه خود انتخاب کنید و از بهترین عملکرد شبکه با خرید از فروشگاه دیجی پاسکال اطمینان حاصل نمایید.
آیا شما در شبکه خود از سوییچهای مدیریتی لایه دو استفاده میکنید یا به سمت سوییچهای چندلایه (Layer 3) رفتهاید؟ تجربه خود را با ما در دیجی پاسکال به اشتراک بگذارید.
